熱電阻的不同安裝形式介紹

熱電阻通常和顯示儀表、記錄儀表、電子計算機等配套使用。可直接測量生產現場存在碳氫化合物等爆炸的-200～650℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。對熱電阻的安裝，應注意有利于測溫準確，安全可靠及維修方便，而且不影響設備運行和生產操作。

熱電阻的安裝形式很多，有

l         無固定裝置安裝

l         固定螺紋安裝

l         活動螺紋安裝

l         固定法蘭安裝

l         活動法蘭安裝

l         活動管接頭安裝（也叫活絡管接頭）

l         直行管接頭安裝

l         螺紋安裝式熱電阻帶法蘭式熱套管

一、無固定裝置熱電阻

無固定裝置熱電阻是指熱電阻不帶螺紋也不帶法蘭，廠家沒有配固定裝置，方便用戶自行根據現場情況自行安裝；

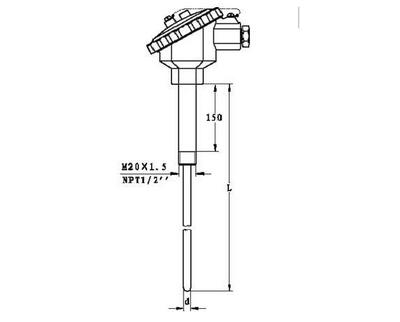

二、固定螺紋安裝熱電阻

固定螺紋安裝熱電阻是指熱電阻帶螺紋，螺紋本身是固定的。固定螺紋熱電阻的測溫探頭部分是由固定螺紋和測溫保護管兩部分構成的。

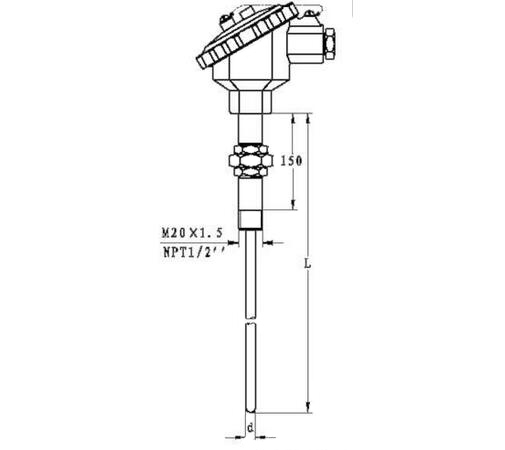

三、活動螺紋安裝熱電阻

活動螺紋安裝熱電阻是指熱電阻帶螺紋，螺紋本身是可活動的。活動螺紋熱電阻的測溫探頭部分是由活動螺紋和測溫保護管兩部分構成的。

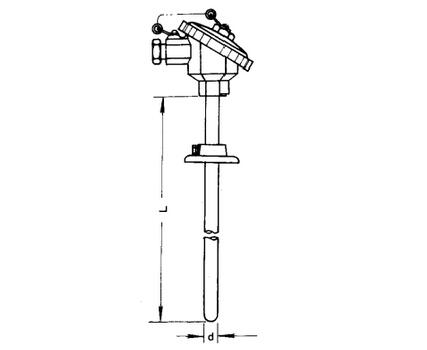

四、固定法蘭安裝熱電阻

固定法蘭安裝熱電阻是指熱電阻帶法蘭，法蘭本身是固定的。固定法蘭熱電阻的測溫探頭部分是由固定法蘭和測溫保護管兩部分構成的。

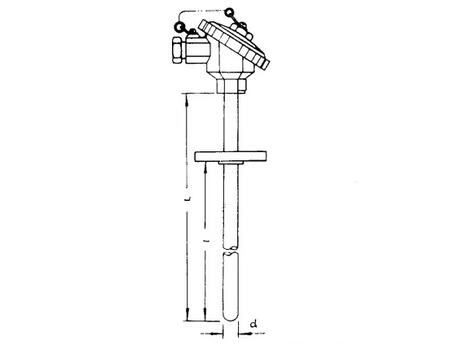

五、活動法蘭安裝熱電阻

活動法蘭安裝熱電阻是指熱電阻帶法蘭，法蘭本身是活動的?；顒?/span>法蘭熱電阻的測溫探頭部分是由活動法蘭和測溫保護管兩部分構成的。

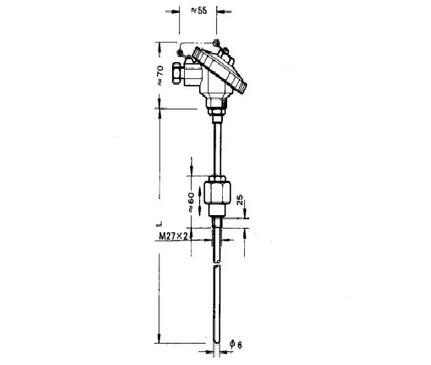

六、活動管接頭安裝（也叫活絡管接頭）熱電阻

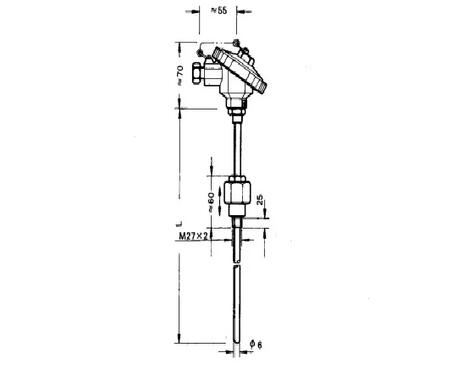

七、直行管接頭安裝

八、螺紋安裝式熱電阻帶法蘭式熱套管
