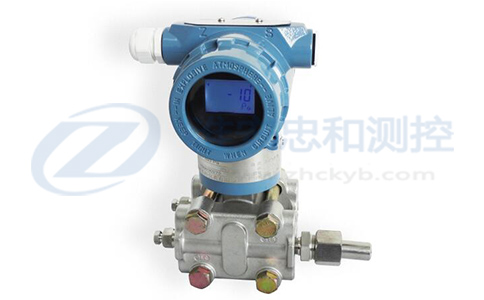

微差壓變送器

       ZH1151/3351DR微差壓變送器常用于測量流量計節流裝置節流件前后的微小差壓和爐膛內外的微小差壓，然后將差壓信號轉換成4～20mA DC信號輸出。ZH1151/3351DR智能型微差壓變送器也可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。ZH1151/3351DR現場調整式智能微差壓變送器可脫離手操器，在現場通過微差壓變送器表頭按鍵方式實現現場對量程的設定、調零、組態等操作，由于其具備操作簡單、應用方便等特點，產品深受現場儀表工的喜愛，微差壓變送器也被鍋爐行業常用于對爐膛內差壓的測量。而微差壓變送器配套差壓式流量計應用于石油化工、冶金鍛造、焦炭煤化工、環保等行業對氣體流量的測量。
1. 性能規格
（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）
1.1. 參考精度：1.0% ； 0.5%；0.25%
1.2. 穩定性
6個月±0.5~1.0%URL
1.3. 環境溫度影響
總體誤差：±(0.5%URL+0.18%校驗量程）/56℃
1.3.2.模擬、線性
總體誤差：±(0.5%URL+0.5%校驗量程）/56℃
1.4. 靜壓影響
零點誤差為±0.5%URL。可在線通過重新調零來修正。
1.5. 振動影響
在任意軸向上，200Hz下振動影響為±0.5%URL/g
1.6. 電源影響：小于±0.005%輸出量程/伏特。
1.7. 負載影響：
沒有負載影響，除非電源電壓有變化。
1.8. 電磁干擾/射頻干擾（EMI/RFI影響）
由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程
1.9. 安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。
2. 功能規格
2.1. 測量范圍：差壓：0-0.125～1.5KPa
靜壓：1、4、6.9MPa
2.2. 零點與量程：可用本機量程和零點按鈕調整，或用HART手操器遠程調整
2.3. 零點正、負遷移
零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于最小量程。
2.4. 輸出
4～20mA DC，用戶可選擇線性或平方根輸出,數字過程變量疊加在4～20mA DC信號上，可供采用HART協議的上位機使用。
2.5. 阻尼時間常數
時間常數可調，以0.1秒遞增，由最小至16.0秒
2.6. 環境溫度極限：-30至60℃
2.7. 過程溫度極限：
充硅油: -40至104℃
充惰性液: -18至71℃
2.8. 貯存溫度極限： -40至70℃
2.9. 環境濕度
0-100%相對濕度
2.10. 靜壓與過壓極限
變送器任意一側加0至6.9MPa壓力不會引起損壞。在3.45kPa至6.9MPa的靜壓范圍內工作時符合性能規格要求。
2.11. 容積變化量
小于0.16cm3
 ◆微差壓變送器選型方式

ZH1151/3351DR	微差壓變送器
	代碼	量程范圍KPa
	2	0-0.125～1.5KPa
		代碼	輸出信號
		S	4-20mA帶HART協議
			代碼	結構材料
				法蘭和接頭		排氣/排液閥	隔離膜片	灌充液體
			22	316不銹鋼		316不銹鋼	316不銹鋼	硅油
				代碼	最大工作壓力MPa
				A-	1
				B-	4(特殊6.9）
					代碼	選項
					M1	0-100%線性指示表
					M2	LED顯示表
					M3	LCD顯示表
					B1	管裝彎支架
					B2	板裝彎支架
					B3	管裝平支架
					D1	側面泄放閥在壓力室上部
					D2	側面泄放閥在壓力室下部
					不注	1/2NPT錐管螺紋接頭
					C2	丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭
					d	隔爆型EXdⅡCT6
					i	本安型iaⅡCT6
					s	不銹鋼三閥組
