電磁流量計

一、電磁流量計概述：
     ZHLD型電磁流量計的測量原理是依據“法拉第電磁感應定律”來實現對流體的體積流量進行測量的，其主要由流量傳感器（測量管、電極、勵磁線圈、磁軛殼體）與流量轉換器兩部分組成。電磁流量計主要用于測量封閉管道中的介質具有大于5μs/cm電導率以及滿管狀態下的導電液體或漿液的體積流量（包括對酸、堿、鹽等強腐蝕性的液體的體積流量的測量），為適應于不同的工作環境與工作領域，電磁流量計按安裝要求分：管道式電磁流量計與插入式電磁流量計兩種；按照現場環境與顯示要求又分為：一體式電磁流量計與分體式電磁流量計兩種。由于電磁流量計具有測量精度高、可靠性好與使用壽命長等特點而被廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理及水利建設等領域。
二、電磁流量計的工作原理：

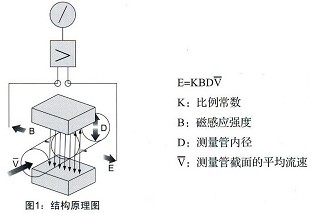

       電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

式中K，d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此，只要測量出E就可確定流量Q。這就足電磁流量計的基本工作原理。

       由E=KBdV可知，被測流體介質的溫度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說，只要用普通的水實際標定后就可測量其他任何導電流體介質的體積流量，而不需作任何修正，這是電磁流量計的一個突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并具有很高的可靠性。

三、電磁流量計產品特點：
1、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
2、采用16位嵌入式微處理器，運算速度快，精度高；
3、全數字量處理，抗干擾能力強，測量可靠；
4、EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；
5、轉換器中英文切換菜單，全英文或者全漢字菜單操作，使用方便，操作簡單，易學易懂；
6、高清晰度背光LCD顯示；
7、具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
8、內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
9、具有RS485或RS232數字通訊信號輸出,可帶HART協議功能；
10、具有電導率測量功能，可判別傳感器是否空管；
11、轉換器具有恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
12、具有自檢與自診斷功能；
13、采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
14、儀表內部設計有不掉電時鐘，可記錄16次掉電時間；
15、電磁流量計測量管內無阻流部件，壓力損失為零，不易堵塞；
16、電磁流量計儀表配置多種輸出信號功能，可與計算機。單元組合儀表配套，可完成打印、通訊和聯網要求；
17、電磁流量計雙排顯示瞬時流量與累積流量，并能顯示工作狀態、參數、計量單位等；
四、電磁流量計主要技術數據：
1、整機和傳感器技術數據

2、轉換器技術數據

3、襯里選擇

4、進口保護法蘭和接地法蘭(或接地環)的選擇

5、電極選擇

五、ZHLD系列電磁流量計流量范圍的選型要求：
◆量程范圍確認
    一般工業用電磁流量計被測介質流速以2～4m/s為宜，在保證流速在0.5m/s以上的情況下精度可達到0.5％（DN15~DN300,DN300以上通常1.0級），在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=π (D/2)²V×3600
Q:流量（m³/h） D:管道內徑 V：流速（m/s）
電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50％為宜。
◆ZHLD系列電磁流量計參考流量范圍（精度0.5級 1.0級）

六、ZHLD系列電磁流量計選型譜

七、選擇電磁流量計需要提供的現場技術參數及條件：
1、管道的尺寸及材質
2、測量的介質名稱及物理特性
3、正常工作溫度、最高工作溫度
4、正常工作壓力、最高工作壓力
5、流體的正常流速、最高最低流速
6、儀表供電方式及信號輸出要求
7、現場工況環境是否需要隔爆
8、傳感器的防護等級要求
9、現場是否有可以滿足電磁流量計安裝的前后直管段位置
八、電磁流量計的安裝要求：

3、對工藝管的要求

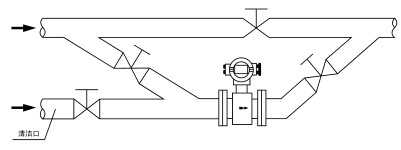

       為了方便檢修流量計，最好為流量安裝旁通管，另外對重污染流體及流量計需清洗而流體不能停止的，必須安裝旁通管。

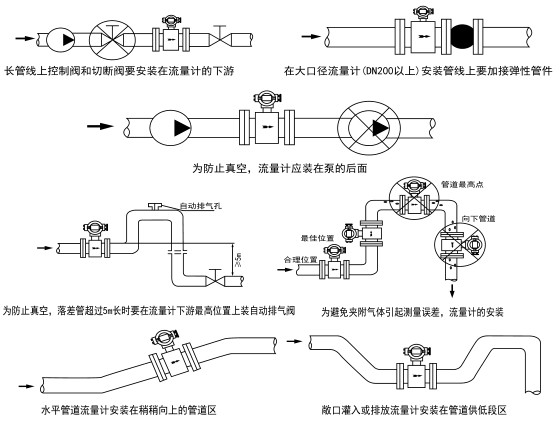

5、流量計在管線上的安裝要求

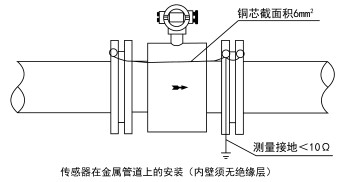

a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層，按下圖接地。

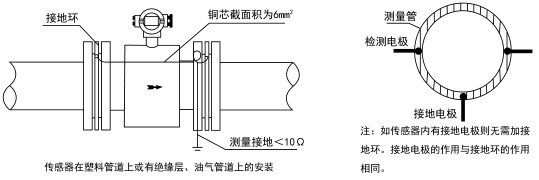

b、在塑料管道上或有絕緣層、油漆管道上的接地方式：傳感器上的兩端面應加裝接地環或內置接地電極，使管內流動的被測介質與大地短接，具有零電位。否則電磁流量計無法正常工作。
7、電磁流量計安裝注意事項：

8、電磁流量計系列產品：分體式電磁流量計-插入式電磁流量計-隔爆型電磁流量計-（耐酸耐堿）防腐型電磁流量計
9、電磁流量計價格：1650元起（具體價格以公司報價為準）
10、電磁流量計質保期：產品自出廠后12個月以上
