氣體渦街流量計

    ZHLU系列氣體渦街流量計主要用于工業管道中氣體介質流體的流量測量,氣體渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。氣體渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+320℃的工作溫度范圍內工作。氣體渦街流量計有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
一、氣體渦街流量計工作原理
    在氣體流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。
設旋渦的發生頻率為f，被測介質平均流速為 ，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：

二、氣體渦街流量計技術參數：
◆測量介質：空氣 氮氣 氫氣 氧氣等潔凈氣體
◆口徑規格 法蘭卡裝式口徑選擇：15,20,25,32,40,50,65,80,100,125,150,200,250,300
◆法蘭連接式口徑選擇：15,20,25,32,40,50,65,80,100,125,150,200,250,300

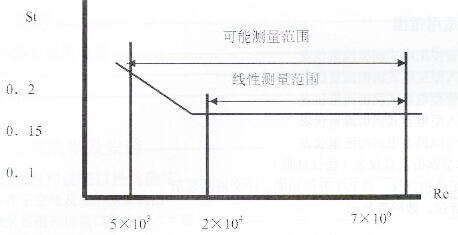

◆正常測量流速范圍：雷諾數1.5×104～4×106；氣體流速5～50m/s
◆測量精度：2.5級 1.5級
◆被測介質溫度:常溫-25℃～100℃
                        高溫-25℃～250℃ -25℃～320℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號：4～20mA,傳輸距離為1000m
◆儀表使用環境：溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質：本體不銹鋼   法蘭：碳鋼；不銹鋼
◆電源 DC24V或鋰電池3.6V
◆防爆等級：ExdiiCT6
◆防護等級：IP65
三、氣體渦街流量計產品選型


型號	口徑	流量范圍m³/h
		氣體
ZHLU-15	DN15	5.0~12
ZHLU-20	DN20	6~30
ZHLU-25	DN25	10~50
ZHLU-32	DN32	12~120
ZHLU-40	DN40	20~200
ZHLU-50	DN50	30~300
ZHLU-65	DN65	50~500
ZHLU-80	DN80	80~800
ZHLU-100	DN100	120~1200
ZHLU-125	DN125	200~2000
ZHLU-150	DN150	300~3000
ZHLU-200	DN200	500~5000
ZHLU-250	DN250	800~8000
ZHLU-300	DN300	1100~11000
ZHLU-400	DN400	DN300以上請選用插入式渦街流量計
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J2	氣體
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
					代號	功能2
					E2	1.5級
					E3	2.5級（DN15 DN20）
						T1	常溫
						T2	高溫
							P1	1.6MPa
							P2	2.5MPa
							P3	4.0MPa
								D1	內部3.6V供電（不帶輸出）
								D2	DC24V供電
									B1	不銹鋼（法蘭材質）
									B2	碳鋼（法蘭材質）
