一體化溫度變送器

發布時間：2025-04-09 ??? 瀏覽次數：

一、一體化溫度變送器概述

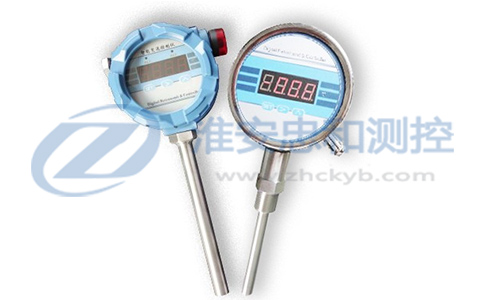

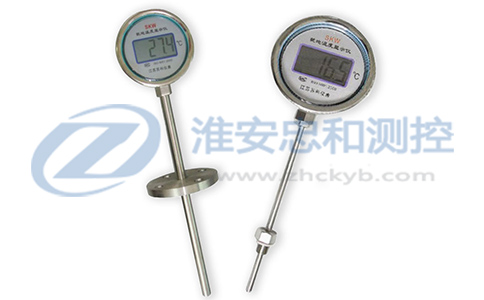

ZH-SBW系列一體化溫度變送器是將溫度傳感器（熱電阻或者熱電偶）與溫度變送器模塊單元以十分簡捷的方式組合在一起，把-200~+1600℃范圍內不同溫度段的熱電阻或者熱電偶測量的溫度信號轉換為二線制4~20mA DC的電流信號或者0~5V信號傳輸給顯示儀、調節器、記錄儀、DCS或者直接進行RS485通訊等，實現對溫度的測量和遠傳控制。一體化溫度變送器根據用戶要求有現場顯示型和非現場顯示型，一體化溫度變送器是現代工業現場、科研院所溫度測控儀表的更新換代產品，是集散系統、數字總線系統的必備產品。　　　　　

二、一體化溫度變送器特點

1、A、模塊式超小型模塊（模塊φ44×18）一體化，通用性強（有常規模擬型、帶RS485通訊型、HART協議型），常規模擬型可以實現二路變送信號輸出.

B、集成電路變送單元，現場顯示與輸出可以實現不同的測控需求：a、帶一顯示，一路輸出（常規）；

b、帶一顯示，二路輸出；

c、帶二顯示，二路輸出；

2、采用DC24V供電，二線制4~20mA DC 輸出或者RS485通訊功能，傳輸距離遠，抗干擾能力好。

3、冷端、溫漂、非線性自動補償。

4、測量精度高，長期穩定性好。

A)傳感器精度：熱電阻-A級（Pt100）；熱電偶-I級 II級；

B)顯示、變送精度：0.5級、0.3級、0.2級、0.1級（全隔離智能型一體化溫度變送器）；

5、溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。

6、一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。

7、采用熱電偶溫變，可免用補償導線，降低成本。

8、可帶液晶、數碼管、指針等多種現場指示功能，方便現場觀察和適時監控。

9、現場環境溫度>60℃時，溫度傳感器和現場變送單元顯示儀表可采用分體式（隔離）安裝。

10、防爆等級：EXdIIBT4~6 、EXdIICT4~6 粉塵防爆：ExtDA21 T80℃ 證書編號：CNEx21.1024X

11、防護等級：IP65

三、一體化溫度變送器變送單元技術指標

類別	ZH-SBW 溫度變送器模塊	ZH-SBW 現場顯示型溫度變送器
準確度	0.1%F.S（全隔離智能型） 0.2%F.S 0.3％F.S 0.5%F.S
輸入及量程選擇	熱電阻：Pt100 等，溫度范圍：-200~600℃內，適合中低溫量程選擇熱電偶：K、B 、S 、T 、J等溫度范圍：0~1600℃內適合中高溫量程選擇
輸出	一路二線制4-20mA DC 24V DC供電（輸出0~5V 1~5V 0~10V需訂制）二路二線制DC24V供電二路輸出4~20mA RS485通訊；HART協議
使用溫度	-25-85℃ （一體化LCD/LED表頭時-10-60℃）
溫度影響	≤0.05%/℃
濕度	5-95%RH
現場顯示	無	3 1/2LED數碼管；LCD液晶
顯示精度	無	數字式:0.1級（隔離智能型）；0.2級；0.25級；0.5 級；1.0級
負載能力	<600Ω（額定負載250Ω）
外形尺寸	Φ44×18	70×100（中繼器）

四、一體化溫度變送器選型型譜

型號	類別	感溫元件	現場顯示	安裝固定方式	接線盒形式	保護管直徑	內芯結構	保護管特征	說明
ZH-SBW									一體化溫度變送器
	Z								熱電阻傳感器
		P							熱電阻-Pt100
	R								熱電偶傳感器
		N							熱電偶分度號：K
		E							熱電偶分度號：E
		M							熱電偶分度號：N
		F							熱電偶分度號：J
		C							熱電偶分度號：T
		P							熱電偶分度號：S
		R							熱電偶分度號：B
									空白為不帶現場顯示
			Y						數碼管（液晶）顯示
			Y2						雙（單）數碼管顯示雙輸出
			H						帶HART協議（液晶顯示）
			R						帶RS485通訊-適用于PT100傳感器（模塊式無顯示及電流信號）帶顯示代號為YR
				-1					無固定裝置
				-2					固定螺紋
				-3					活動法蘭
				-4					固定法蘭
				-6					固定螺紋錐形式（不適合S、B分度號）
				-7					卡套螺紋
				-8					卡套法蘭
				-T					特殊要求連接方式
					2				防噴式
					3				防水式
					4				防爆式
						0			Ф16
						1			Ф12
						2			Ф16高鋁質管（適用于熱電偶）
						3			Ф20高鋁質（適用于熱電偶）
						T			其它要求：如T5為直徑5mm
							無		普通元件
							K		鎧裝元件
									空白-默認材質為304
								F	防腐型材質:316
								F4	防腐型:不銹鋼襯四氟
								N	耐磨型
ZH-SBW	Z	P	YH	-2	4	0	K	F	典型型號選型

選型說明：型號：ZH-SBWZPYH-240KF 一體化溫度變送器 PT100 熱電阻傳感器液晶顯示帶HART協議固定螺紋連接（螺紋尺寸需另外文字注明）防爆型傳感器直徑φ16mm 內芯鎧裝式結構保護管材質316 傳感器插深150mm（需要單獨說明）
五、一體化溫度變送器選擇要求提供以下參數：
1、被測量的介質名稱及特性
2、測量溫度范圍
3、溫度傳感器安裝方式及尺寸
4、溫度傳感器的插深長度
5、是否需要帶現場顯示（可以做單顯示單輸出型，雙（單）顯示雙輸出型-無HART功能）。
6、現場環境是否有信號干擾如：變頻器、對講機、大功率電機、高壓線等（如果現場有干擾源請選擇全隔離的智能溫度變送器），現場數碼管顯示可以抗現場弱干擾，而液晶顯示帶HART協議為隔離型，可以抗強干擾。
7、介質的工作壓力
8、精度要求的選擇（通常是0.5級變送精度）
六、一體化溫度變送器的安裝要求

對溫度變送器的安裝,應注意有利于測溫準確,安全可靠及維修方便,而且不影響設備運行和生產操作.要滿足以下要求,在選擇對溫度變送器的安裝部位和插入深度時要注意以下幾點:

1、帶有保護套管的溫度變送器有傳熱和散熱損失,為了減少測量誤差,溫度變送器應該有足夠的插入深度:

（1）當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管.

（2）假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為1000mm,熱電偶或熱電阻插入深度500mm即可.

（3）對于測量管道中心流體溫度的溫度變送器,一般都應將其測量端插入到管道中心處（垂直安裝或傾斜安裝）.如被測流體的管道直徑是100毫米,那溫度變送器插入深度應選擇50~100毫米（應考慮到安裝底座或法蘭的尺寸）;

（4）對于高溫高壓和高速流體的溫度測量（如主蒸汽溫度）,為了減小保護套管對流體的阻力和防止保護套管在流體作用下發生斷裂,可采取保護管淺插方式或采用熱套式保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式的標準插入深度為100mm;

2、為了使溫度變送器的測量端與被測介質之間有充分的熱交換,應選擇合理測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設溫度變送器.

3、溫度變送器安裝位置及輸出線路（要求屏蔽信號線RVVP2*0.5以上）盡量遠離電機、變壓器、變頻器，動力線等干擾源，如果確實無法避免請選擇智能隔離型的溫度變送器產品。

七、一體化溫度變送器的安裝方法

1、首先應測量好溫度變送器法蘭或者螺紋螺牙的尺寸,加工配套好法蘭或者螺紋底座.

2、要根據法蘭或者螺紋底座的尺寸,在需要測量的管道上開孔.

3、法蘭或者螺牙座的焊接.把法蘭座或者螺紋底座插入已開好孔內,把法蘭座或者螺紋底座與被測量的管道焊接好.

4、把溫度變送器用螺栓緊固或者螺紋旋進已焊接好的螺紋底座.

5、按照接線圖將溫度變送器的接線盒接好線,并與表盤上相對應的顯示儀表連接.注意接線盒不可與被測介質管道的管壁相接觸,保證接線盒內的溫度不超過60℃范圍.接線盒的出線孔應防因密封不良,水汽灰塵等進入沉積造成接線板及端子短路.

6、溫度變送器安裝的位置,應考慮檢修和維護方便。
八：溫度變送器產品分類
溫度變送器分類產品有：一體化溫度變送器、智能一體化溫度變送器、分體壁掛式式溫度變送器、導軌式溫度變送器；選購時請根據現場要求選擇合適的溫度變送器產品。
