型譜代碼

代碼說明

ZHW

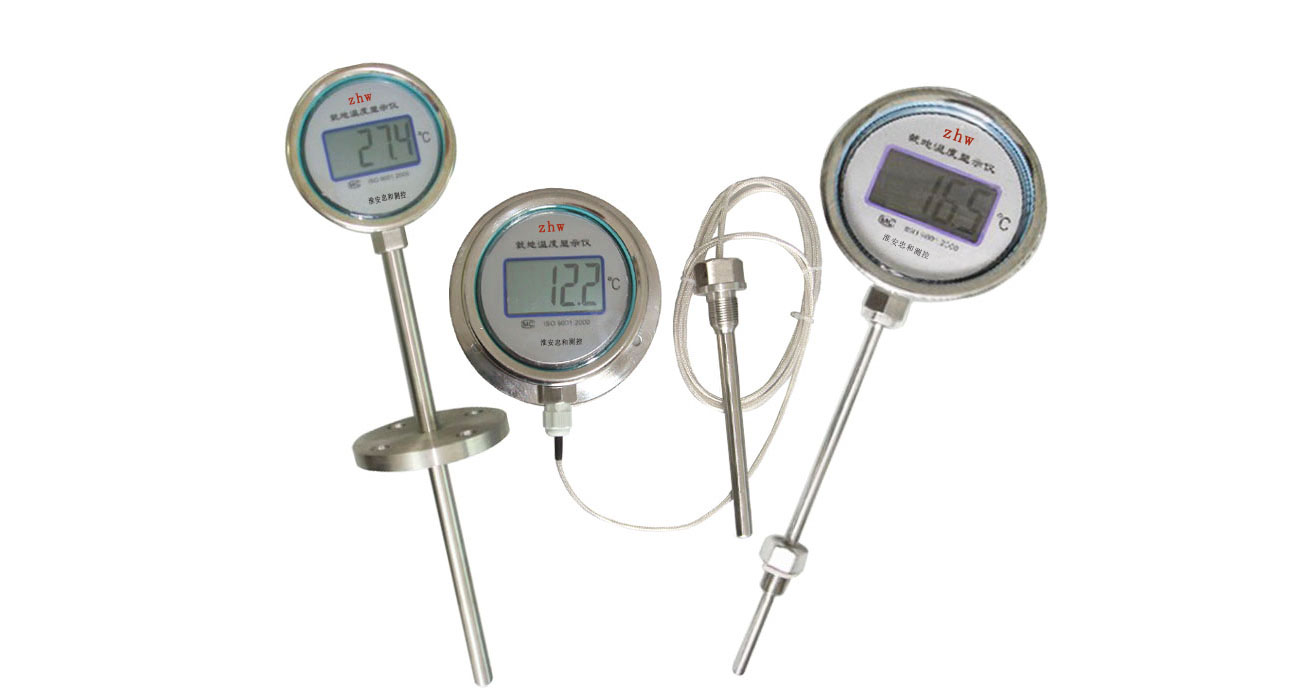

就地溫度顯示儀

表殼材質

-A

不銹鋼外殼

-B

鋁合金外殼（隔爆型數字顯示儀）防爆合格證編號：CNEx14.3416

-100B

聚酯塑料外殼

顯示精度

1

1%

0

0.5%

測溫傳感器

P

Pt100

遠傳電阻傳感器

0

不帶PT100遠傳信號輸出

P

帶Pt100遠傳信號輸出（僅適合不銹鋼或者鑄鋁外殼）

測量范圍

S

-50~200,0~300~600℃,0~1100℃內的選擇合適的溫度范圍

結構形式

0

軸向(適用于不銹鋼表殼)

1

徑向（鑄鋁與聚酯表殼只適用于徑向結構）

8

萬向型(適用于不銹鋼表殼直桿接入)

傳感器形式

Y

引線接入表頭（適合不銹鋼表殼軸向與徑向，鑄鋁與聚酯表殼適合徑向，適合正常溫度在200℃內）

G

直桿接入表頭

與用戶方安裝接口形式

0

無螺紋或法蘭連接（光桿）

M

螺紋連接（注明螺紋尺寸）

F

法蘭連接（注明法蘭規格尺寸）

Z

用戶指定安裝方式

引線長度（mm）

-

適用于傳感器形式Y

插深（mm）

探桿的長度（有螺紋連接的為含螺紋長度，法蘭連接的為法蘭以下長度）
